1、主題內容與適用范圍
本標準規定了恒定濕熱試驗的試驗程序、嚴酷等級和對試驗箱(室)的基本要求等。
本標準適用于確定電工電子產品、元件、材料等在恒定濕熱條件下使用和貯存的適應性。
2、引用標準
GB 2421電工電子產品基本環境試驗規程
GB 2422電工電子產品基本環境試驗規程
GB 2424.2 電工電子產品基本環境試驗規程

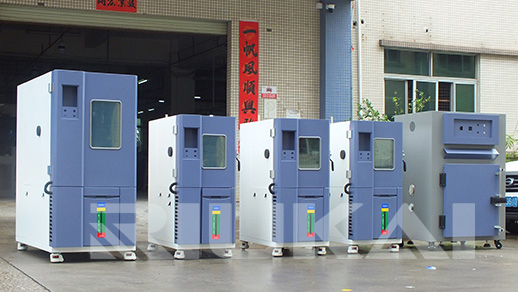

3、對高低溫濕熱交變試驗箱(室)的要求
(1)工作空間內應裝有監控溫、濕度條件的傳感器。
(2)工作空間內的溫度應能保持在40±2℃。相對濕度應能保持在93%(+2%;-3%)的范圍內。
本標準中規定的溫度容差(+2℃)??紤]了測量的絕對誤差、溫度的緩慢變化和工作空間內濕度的均勻性。即工作空間內的溫差。為使本標準規定的相對濕度容差((+2%;-3%)保持在要求的范圍內。工作空間內任何兩點的溫差,在任一瞬時都不應大于1℃,短期的溫度波動也必須保持在較小的范圍內。
(3)凝結水應不斷排出工作室外。未經純化處理不得再次使用。
(4)信用直接與水接觸產生濕度的加濕法時,在試驗中水的電阻率應保持不小于500 Q.m。
(5)工作空間內的溫度和濕度應均勻。并盡可能與溫濕度傳感器處的條件一致。
(6)試驗櫸品的特性及電氣負戴不應明顯地影響工作空間內的溫、濕度條件。
(7)試驗箱(室)內壁和頂部的凝結水不應滴落到試驗樣品上。
4、嚴酷等級
在本標準中,試驗嚴酷等級由于試驗持續時間決定,有關標準應從下列持續時間中選取嚴酷等級:
5、試驗程序
初始檢測:按有關標準的規定對試驗樣品進行外觀檢查,對其電氣和機械性能進行檢測。
A、條件試驗
(1)將無包裝、不遇電的試驗樣品,在“準備使用“狀態下。按正常工作位置或按有關標準規定的狀態放入試驗箱(室)的工作空間內。
(2)將工作空間的溫度在不加濕的條件下升到40℃,以對試驗樣品進行預熱。待試驗樣品達到溫度穩定后再加濕,以免試驗樣品產生凝露。
(3)待工作空間內的溫度和相對濕度達到規定值并穩定后。開始計算試驗持續時間。
B、中間檢測
(1)在條件試驗期間或結束時,有關標準可以要求對試驗樣品加電負載和(或)測量,并規定測量時間和測量項目。
(2)中間檢測時不允許將試驗樣品移出試驗箱(室)外,更不允許在恢復后進行測量。
(3)若在條件試驗結束前想要知道該類試驗樣品的性能。則對每-特定的試驗時間都要另增加一組試驗樣品,每組樣品的恢復和最后檢測分別進行。
C、恢復
(1)在條件試驗結束時,一般試驗櫸品應在GB2421第5.3條的條件下恢復,時間不少于1h。但不得多于2h;對于熱時間常數大的試驗樣品恢復時間應足夠長,以便使溫度達到穩定。
(2)棍據試驗樣品的特性和實驗室的條件,試驗樣品也可留在試驗箱(室)中恢復,或在另外的試驗箱(室)中恢復.留在試驗箱(室)中恢復時,應在0.5h內將相對濕度降到75%士3%,然后在0.5 h內將溫度調節到滿足GB2421的要求,溫度容差為2℃。轉移到另外的試驗箱(室)中恢復時,轉移試驗樣品的時間應盡可能短,最長不應超過5min。
(3)有關標準應說明是否須要采取專門措施清除試驗樣品表面的潮氣。
(4)如果上述標準的恢復條件對試驗櫸品不適用,有關標準可以提出另外的恢復條件。
D、最后檢測
(1)根據有關標準的要求,對試驗樣品的外觀進行檢查。對其電氣和機械性能進行檢測。
(2)檢測工作應在恢復階段結束后立即進行,對濕度變化最敏感的參數應先測量。除非有關標準另有規定,所有參數應在30 min內測量完畢。
